Modifierad Xbox One X får en extra M.2-plats
Moddaren "craftbenmine" har lyckats installerat en extra M.2 NVMe SSD-plats på ett Xbox One X-moderkort genom att bygga om strömförsörjning, signalhantering och klockarkitektur, vilket gör det möjligt att ha två ssder installerade samtidigt.
Modifieringen krävde en omfattande omarbetning av strömförsörjning och signalhantering. För att driva M.2-gränssnittet, som från fabrik är strömlöst och isolerat, byggdes en dedikerad strömförsörjningskrets och ett signalhanteringssystem från grunden. Detta innefattade anpassning av PCIe Reset-signaler med transistorer och motstånd, samt etablering av en 3,3V strömlinje via en MOSFET-lastbrytare som aktiveras av Southbridge. För stabilitet och diagnostik installerades avkopplingskondensatorer och en lysdiod för SSD-aktivitet.

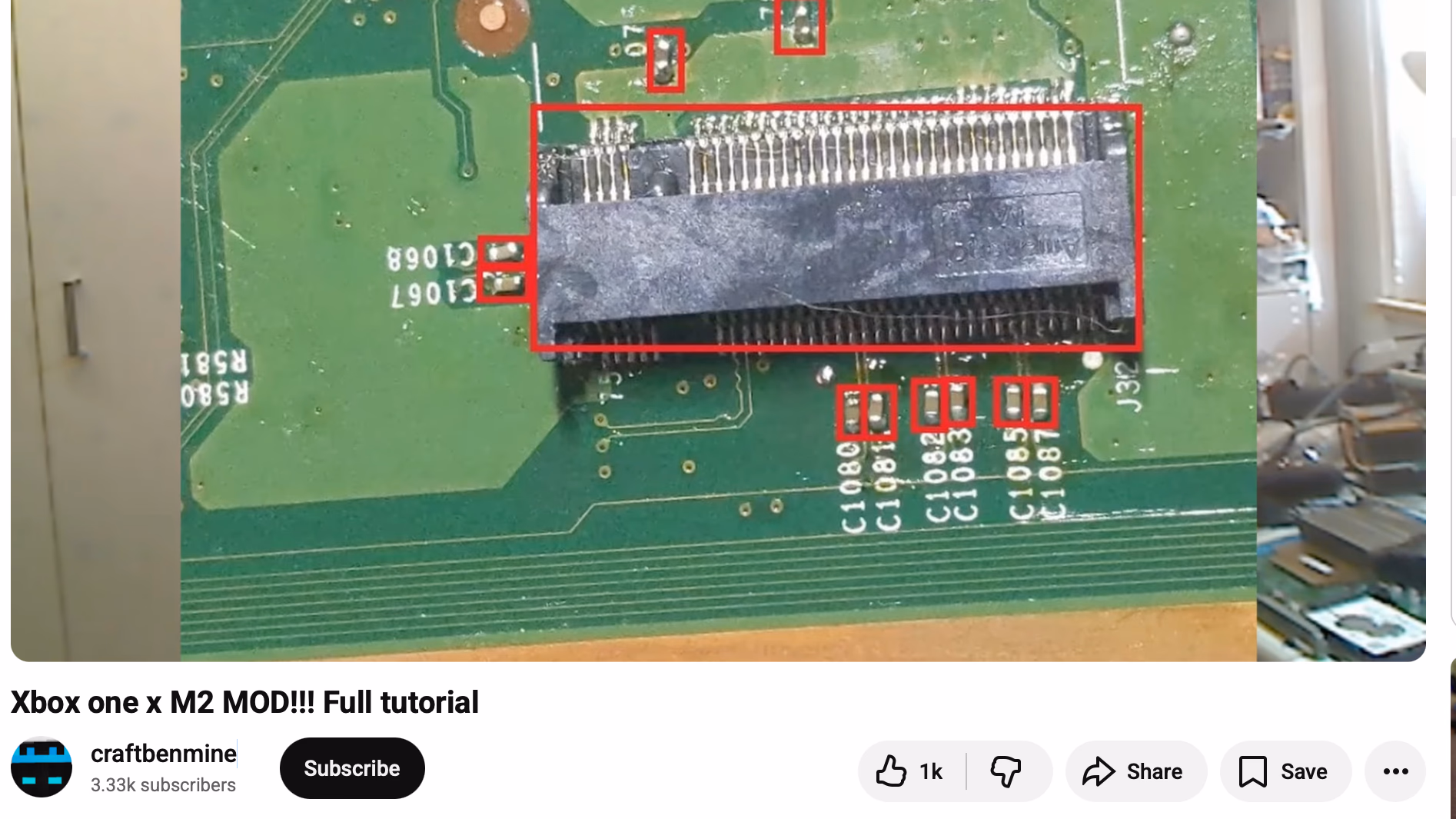

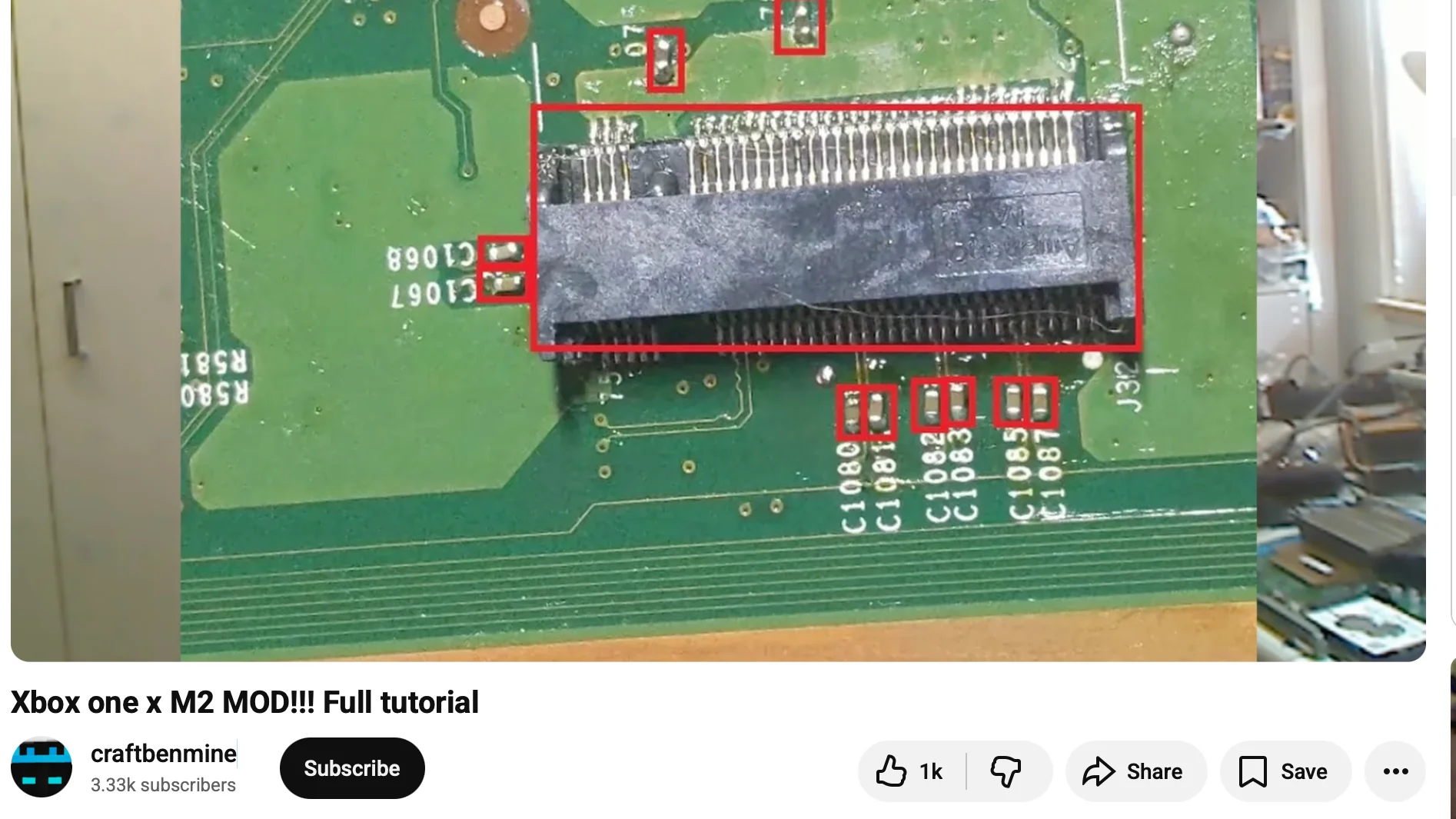

Med strömförsörjningen på plats löddes en till M.2-kontakt direkt på moderkortets outnyttjade ytor. Åtta 0,1 µF serie-kondensatorer behövde monteras på APU:ns datalinjer för att förhindra att kretsarna förblev öppna och konsolen inte kunde identifiera lagringsmediet.
Det mest kritiska steget var att inaktivera Microsofts standardmässiga klockdistribution för att undvika signalstörningar. Detta krävde avlägsnande av tolv motstånd och tillägg av två 10 kΩ motstånd på de avbrutna APU-ledningarna för att förhindra signalbrus.
Eftersom Southbridge-klockorna deaktiverades, installerades en dedikerad klockbuffer-krets (9DBV0541) för att hantera konsolens timings. Detta chip, som drivs av 1,8V, använder den ursprungliga Ethernet-klockan som referens och delar sedan upp den till fyra nödvändiga differentialklockor: en för Ethernet, en för den nya M.2-platsen och två för APU:n. För att bibehålla kompatibilitet med fabriksfirmware bands oanvända klockutgångar, SMBus-klocka och data-linjer högt mot 1,8V.
Genom att efterlikna ingenjörsspecifikationerna för officiella Microsoft-utvecklingskit överbryggar denna modifiering klyftan mellan konsumentbegränsningar och professionell hårdvarukapacitet. Framgångsrik uppstart och datahantering via den nya M.2-gränssnittet markerar en historisk milstolpe för konsolentusiaster.
