[Klar]snotcrow\'s Arkadmaskin, Del 10

2 september 2015Senaste svar: 474 visningar58 svar
Ssnotcrow
Tja,

Jag har länge gått i tankarna att bygga mig en egen arkad. Det är inte av nostalgiska själ som jag vill göra detta då jag spelade det extremt lite som liten. Fanns inte så stort utbud på södra gotland 🙂
Men kombinationen att kunna spela spel gjorda för joysticks och att bygga något själv lockar mig. Jag är 100% rookie när det kommer till hur elektroniken fungerar och 95% rookie när det kommer till Linux. Så google kommer hjälpa mig med ALLT i princip.

Tanken är att i denna tråden ska jag skriva ner precis vägen jag har tagit för att nå målet. Dokumentera alla komponenter, alla länkar som hjälpt mig, alla minor som jag har trampat på osv.
Även försöka filma så mycket som möjligt och slänga upp på youtube.

Innehåll i maskinen:
Raspberry Pi:
Raspberry Pi Model B+ 250 kr
Låda för Raspberry Pi Transparent 100 kr http://www.kjell.com/sortiment/dator-kr ... -pi-p87283
Kylflänsar 70 kr http://www.kjell.com/sortiment/dator-kr ... -pi-p94719
420 kr

Knappar och kablar:
Seimitsu LS-32-02 440 kr (2 st) http://arkadbutiken.se/product/seimitsu-ls-32-01
Sanwa Original OBSF-30 352 kr(16 st) http://arkadbutiken.se/product/sanwa-original-obsf-30
Flatstifthylsa 80 kr(40 st) http://www.kjell.com/sortiment/el/bilti ... rod-p67200
Kabelskotång 50 kr http://www.clasohlson.com/se/Kabelskot%C3%A5ng/20-751
0,75mm kabel 4 m 48 kr http://www.kjell.com/sortiment/el/el-pr ... art-p39566
Female to Female Solderless Flexible Breadboard Jumper Cable Wire 90 kr(80 st totalt) Amazon
40P Conductor Male to Female Jumper Wire 20CM,40P Color Wires Ribbon Cable, 50 kr(80 st totalt) Amazon
1110 kr

Övrigt elektroniskt:
Skärm 19" 250 kr Tradera
TP-Link TL-WN725N 80 kr Webhallen
330 kr

Ström:
Apparatintag, 45 kr http://www.kjell.com/sortiment/el/el-pr ... ing-p37378
Apparatkabel 40 kr
Grendosa, 40 kr
125 kr

Kabinett:
MDF 8x1220x2440mm, 169 kr Bauhaus
MDF 12x1220x2440mm, 187 kr Bauhaus
Reglar ca 20x40cm, 30 kr Bauhaus (Blir bättre med 20x20cm. Min var lite overkill)
OLJEHÄRDAD BOARD 3x1220x2440, 94 kr Bauhaus
Kapning 100 kr Bauhaus
T-mold 3/4 inch Dark Blue, 165 kr http://www.arcadeworlduk.com/products/D ... lding.html
30mm borr för knappar, 50 kr http://www.biltema.se/sv/Verktyg/Skarve ... 000016848/
Kolfiberfilm 3D till kontrollpanelen, 149 kr http://www.biltema.se/sv/Bil---MC/Bil-t ... 000031845/
944 kr

Marquee:
Plexiglas 600x400x4, 129 kr http://www.biltema.se/sv/Bygg/Ovrigt/Pl ... 000030030/
Hama_Midi_1000_Mix_207-53, 55 kr(2st) http://www.pema.cc/leksaker/hama-parlor/hama-midi
Hama_Midi_1000_NeonMix_207-51 55 kr(2st) http://www.pema.cc/leksaker/hama-parlor/hama-midi
LED-list, 159 kr http://www.biltema.se/sv/Bygg/Belysning ... 000035295/
398 kr

Ljud:
22 WATT STEREO MOSFET SOUND AMPLIFIER, 154 kr http://www.arcadeworlduk.com/products/2 ... uctReviews
Deltaco Adapter 100-240V To 12V 2A, 194 kr https://www.dustinhome.se/product/50105 ... -to-12v-2a
Sony XS-GT1038F 2st, 427 kr CDON.com
775 kr

Totalt: 4102 kr
Frakten är med på det mesta jag har beställt. Men har handlat mycket över disk.

Övrigt som är ett måste:
Trälimm
Tvingar (Tips: http://www.clasohlson.com/se/Enhandstving/40-7210)
Skruvdragare
Skruvar
Grundfärg
Sprayfärg/Målarfärg
Roller/Penslar
3-4 mm borrar för förborrning i reglarna
Sticksåg
Gradskiva (Om man inte har en cirkelsåg eller kap&ger såg som kan såga vinklar)
Handsåg (använde en japansåg)
Hörselskydd
Ögonskydd
Dammsugare(MDF dammar som faen) 🙂

Har säkert glömt något som jag fyller på med senare.
Del 1:
https://www.youtube.com/watch?v=tmh81_348dg
Del 2:
https://www.youtube.com/watch?v=CYFsHLfNEzE
Del 3:
https://www.youtube.com/watch?v=CL0oZzuIyX4
Del 4:
https://www.youtube.com/watch?v=2QojuxWhXqE
Del 5
https://www.youtube.com/watch?v=pwZJXrO7u1I
Del 6
https://www.youtube.com/watch?v=m7vb6pPVXPg
Del 7
https://www.youtube.com/watch?v=N5C9dgPmPBU
Del 8
https://www.youtube.com/watch?v=lK3VZ2kCqdA
Del 9
https://www.youtube.com/watch?v=HdoN7D8zsUo
Del 10
YouTube video
Ttevey#41
Förstår inte problemet tror jag, varför måste den boota snabbt? Så akut bråttom är det väl inte 🙂
AAynez#42
För oss som inte har barn är det ju chill. Vi kan vänta, ty vi har inga ungar som när som helst kan vakna och vilka ha mat!

Skickat från min telefon via Tapapatalk
Ssnotcrow#43
Den bootar ju riktigt snabbt. 23 sekunder är väl okej 🙂

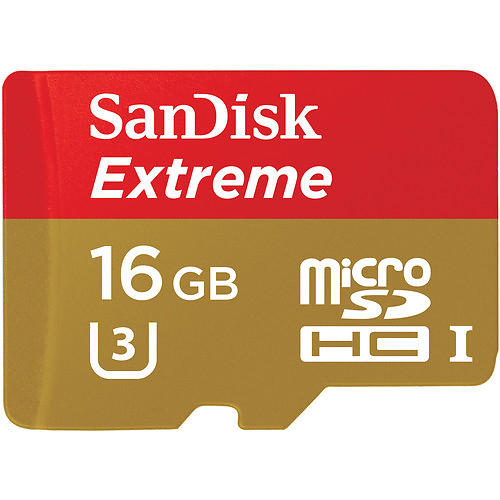

Jag har ett
Läshastighet 90 mbps
Skrivhastighet 40 mbps
AAynez#44
Min tar nog en god minut :/

Skickat från min telefon via Tapapatalk
Ttevey#45
Det handlar ju om max en minut, om man inte har tid att vänta en minut på boot men kan vänta 10 sekunder. Vad hade du tänkt åstadkomma på de 50 sekunderna?
Förlåt om jag svamlar, har inte fått äta, dricka eller SNUSA sen klockan 9 i morse.
MmrTentacle#46
Tanken är att bygga en portabel maskin, 23 sek är absolut okej
andra videos jag sett tar det en väldans tid
Bbilly#47
Nu kanske vi ska starta en tråd om raspberry pi istället för att smutsa ner Snots tråd men..

Om man vill ha snabb boot kanske de är smartare att välja en annan distro? Man kanske inte behöver precis allt som ingår i RetroPi (eller vad den nu heter)?


Sent from my iPhone using Tapatalk
Ssnotcrow#48
Vi borde verkligen ha en RPi tråd med lite FAQ:s.
Kan försöka skriva lite "guider" till det jag vet.
Det går alltid att endast ha en emulator installerad. Borde gå som snabbast då
Ttevey#49
Jag skrev en guide här en gång, men den lär ju vara utdaterad nu.
http://www.sweclockers.com/galleri/12072-snespi
Ssnotcrow#50
Snygg 🙂 Den är säkert lika aktuell fortfarande 🙂

Gillade strömbrytaren. Den bryter inte strömmen, utan bara sätter PIn i halt eller?
Ttevey#51
Har för mig det var längesedan kommer inte ihåg riktigt
Llindholm#52
Väldigt snyggt, hade det inte varit för tangentbordet så. ;-)


Edit: db25
VVictor#53
Jag älskar verkligen MAME byggen av alla dess slag. Man får så mycket inspiration! Bra gjort igen Snotcow.
Hursomhelst, testade ju ditt kabb på GÅS och noterade att det var lite suddig bild. Testa och gör följande om du vill ha knivskarp bildkvalité i mame (mame4all).

I huvudmenyn, välj RetroPie loggan (där alla inställningar finns) > Välj File Manager

Gå upp till /.. och tryck ENTER, nu backar du en mapp bakåt hela tiden.

Backa (2 gånger) tills du är i /opt/retropie och välj /emulators > Välj /mame4all > Gå ner och markera filen @mame.cfg och tryck F4 (Edit) > Gå ner till raden display_smooth_stretch och ändra den från yes till no.
Resultat: display_smooth_stretch=no

Om du vill snygga till det med scanlines så kan du aktivera det här också genom att ändra display_effect från 0 till 1.
Resultat: display_effect=1

När du är klar och vill spara dina ändringar, tryck CTRL+X > Y (Yes) > ENTER > F10 (Quit)

Njut! 😎
Ssnotcrow#54
TACK! Perfekt guide 🙂 Ska testa så fort jag är vid arkaden!
Det behövs verkligen mer krisp i bilden.
VVictor#55
Återkom!
Älskar och göra guider 🙂 För mitt eget bästa. Alltid Google Docs redo för anteckningar på den sekundära skärmen när man utforskar nya tekniska saker 😉
Zztreewox#56
Snart kommer man ha plats för ett eget tabletop, nu är det bara tiden som skall infinna sig.

Är det möjligt att koppla in SNES dosor som man kan "over ride" arkadkontrollerna när man kopplar in, eller kan man styra detta på något annat sett?
Tänkte bara om man inte vill spela med arkadknappar på alla spel 🙂
Ssnotcrow#57
Tror det är möjligt att ha 2 olika kontroller att styra en spelare. Har för mig att jag kunde använda tangentbordet och arkadknapparna samtidigt.

Tiden får man ta 🙂
Zztreewox#58
Blir ju så att jag vill ha 4kontroller, 2 arkad och 2 dosor.

Jaja, får googla lite alternativt ta det i någon Pi tråd 😛
